【恒维钢构】怎样布置剪力墙结构才是最省的呢?

发布日期:2020-3-6 11:41:33

2020这个不平凡的年!疫情逐渐结束,各大企业慢慢的都在逐渐恢复生产!小编也在2020年继续为大家更新钢结构相关的文章!!

首先先了解一下什么是剪力墙结构

1.什么是剪力墙结构,即由剪力墙组成的承受竖向和水平作用的结构。


    目前结构墙结构广泛应用于高层住宅建筑,但对于抗震设防烈度较高的区域,诸如北京,由于当地不认可异形柱规范,故即便6层高的住宅楼也会采用剪力墙结构体系。
 需要注意的是:对于对品质要求不高的住宅建筑可采用框架-剪力墙结构体系。通常来讲对于框架-剪力墙结构框架承担的倾覆力矩在20%-30%是比较经济的。


2.剪力墙结构的注意事项
  1、在框架剪力墙结构中,单片剪力墙承受的水平剪力不应超过 30%。
  2、注意短肢剪力墙、一字墙的轴压比限值及相应的配筋率要求。(高规 7.2.2)
  3、一字形独立剪力墙是指纯独立的,若与它有连梁相连,则不是一字形独立剪力墙。并要注意此种剪力墙底部加强部位及其他部位的墙厚要求。
  4、除首层外,变截面处的轴压比容易超。要注意查看。
  5、剪力墙墙身及边缘构件配筋不必过分放大,满足规范即可。

3.剪力墙结构的主要经济指标
  (1)层间位移角 1/1000(广东地区1/800)
              层间位移角越接近限值,表明其刚度越适宜。
  (2)墙肢间距【经验数据,经供参考,具体情况要根据具体的房屋层数高度及风载大小等综合考虑。】
  低烈度区( 6、7 度区)剪力墙的间距一般为 6~8米
  高烈度区( 8度区)剪力墙间距一般为 3~5米
  (3)钢筋及混凝土含量

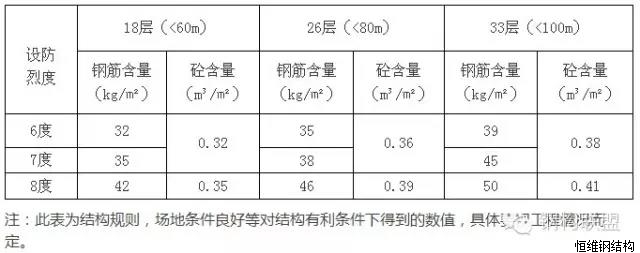

  剪力墙结构钢筋及混凝土指标一览表






4.剪力墙结构的布置原则
  1、尽量在角部布置剪力墙。
  2、核心筒,竖向交通处布置剪力墙。
  3、在离刚心最远处要特别加强。
  4、墙体尽量布置成L, T等简单形式,不要过于复杂,同时剪力墙的翼墙长度尽量大于等于翼墙厚度的3倍,以减少约束边缘构件的长度及配筋。
  5、尽量减少短肢剪力墙的出现,当短肢剪力墙承受的倾覆力矩超过 30%时,即为具有较多短肢剪力墙的结构,此种结构短肢墙承受的倾覆力矩不宜超过 50%
  6、墙长度不宜大于8米,避免受弯后产生大裂缝及拉断钢筋。

  7、避免刚度突变,比如出屋面电梯间要适当加强,减小鞭稍效应。

剪力墙的布置从根本上决定了一个工程的造价,尤其是对于规模比较大的高层建筑的开发这一点就体现的尤为明显。剪力墙的布置清爽、合理,也会方便整个建筑的使用,装修,同时还会缩短工期。
