【石家庄钢结构】框架结构设计问题大全!

发布日期:2020-8-26 9:35:03

框架结构是多层高层建筑最常应用的结构形式之首,该构造因其传力清晰而简洁的特性,被结构设计师所认可。框架结构的构件受力方式以受弯为主导,杆件能够 选用各样延性原材料,产生钢架构、钢筋混凝土架构、劲性混凝土架构、木架构等多种架构方式。不管哪一种,其宏观受力情况是一样的。石家庄恒维钢结构工程有限公司是一家专业从事钢结构设计、制作、施工、咨询、售后服务于一体的大型彩钢、石家庄钢结构企业。业务遍及全国各地,自公司成立以来,始终以生产优质产品作为其核心业务,并在实际的生产过程中不断的改进生产,拓展新的市场,以满足现在以及未来市场的需求。主营的业务为:承接石家庄钢结构工程,石家庄钢结构设计,石家庄钢结构加工等一系列的钢结构工程。欢迎来电咨询0311-85651058。在这里,小编给大家分享一下,我们结构工程师在进行框架结构设计的时候,通常会有哪些问题。



一、节点处梁端部钢筋过密
由于钢筋计算的规范要求,梁端钢筋密度过大,水泥砼的结构加固和振荡难以解决。

1-1建筑钢筋宽度过小,不满足结构规范要求,以至于几根建筑钢筋并列安置,干扰建筑钢筋与水泥砼间的粘结性,没能更好地发挥建筑钢筋的抗拉强度;
1-2节点核芯处建筑钢筋纵横交错,混凝土振捣麻烦,易在核芯区构成蜂窝和孔洞
1-3梁上端负弯矩钢筋较多,易在梁上端构成通常缝隙。

可主要采用以下对策:

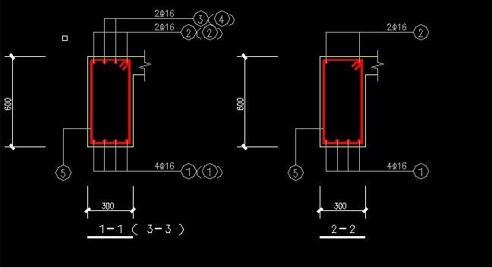

1-4对梁断面做适宜设计,确保梁的上端纵向钢筋的净距不小于30mm和1.5d(为建筑钢筋的最大直径),下部纵向钢筋最少净距不小于25mm和d。当建筑钢筋为两排设计时,上下两排建筑钢筋应规避交错;
1-5保证规范规程
框架剪力墙结构
的剪力一般依赖箍箭和水泥砼承担,通常不设负弯起钢筋,如此也可降低节点和梁瑞部位的建筑钢筋总量;
1-6在钢筋绑扎流程中,受力钢筋尽可能匀称放置,确保建筑钢筋宽度达到结构规范要求,尤其是在多肢箍的梁中,一定要先决定主筋的位置,在保证主筋的规范位置来决定箍筋的几何大小。
石家庄钢结构设计



二、受力钢筋连接件处理方式不正确
由于轴心受拉和偏心受拉构件中的钢筋接头及有抗震规范要求的受力钢筋连接件处理方式不正确,易于发生以下难题:轴心受拉和偏心受拉构件承受力后可能造成端部松开,使构件构成缝隙,情况严重的会使结构不够稳定。

可主要采用以下对策:
2-1钢筋接头形式要严格的遵照执行《混凝土结构工程施工质量验收规范》(GB50204一2002)中的相关规程操作;
2-2轴心受拉和偏。已受拉构件中的钢筋接头均应焊接;
2-3水泥混凝土中直径不小于22mm的1级建筑钢筋,和直径不小于25mm的Ⅱ、皿级建筑钢筋的连接件,均宜主要采用焊接;对轴心受压和偏心受压柱中的受压建筑钢筋的连接件,当直径不小于三十二mm时,应主要采用焊接;
石家庄钢结构施工

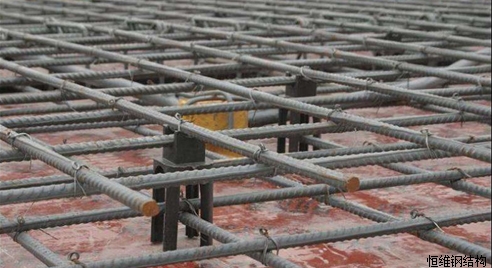

框架结构钢筋焊接

2-4对有抗震规范要求的受力钢筋的连接件,宜首先考虑主要使用焊接或机械连接,当主要采用焊接时需符合下列规定:

2.4.1纵向钢筋的连接件,对一级建筑抗震等级应主要采用焊接接头,对二级建筑抗震等级,宜主要采用焊接接头;
2.4.2框架底层往、剪力墙加强部位纵向钢筋的连接件,对一、二级建筑抗震等级应主要采用焊接接头,对三级建筑抗震等级宜主要采用焊接接头。
2.5按要求限制钢筋接头的位置,应具备以下规程:
2.5.1既是焊接或捆扎连接件末端距建筑钢筋弯折处,不可以小于钢筋直径的10倍,且不可以在构件的最大弯距处;
2.5.2钢筋接头不应设在梁瑞、柱端的箍筋加密区使用范围内;
2.5.3受力钢筋的连接件位置在一样构件中要相互间错开。
2.6按照要求限制钢筋接头的总长度;
2.7按照要求限制箍筋的宽度,
在捆扎骨架中非焊接接头总长度使用范围内:
2.7.1当衔接建筑钢筋受拉时,其箍筋宽度小于等于5d,且小于等于100mm。
2.7.2当衔接建筑钢筋受压时,其箍筋宽度小于等于10d,且小于等于200mm。


三、混凝土楼板真实的厚度不小于设计的厚度
设计人士在设计过程中未注意多种多样建筑钢筋和预埋件、管道间的交叉关系,使得楼板真实的厚度不小于设计的厚度,构成以下各种病害:
3-1非必要的增厚楼板,使得原材料浪費;
3-2楼板超厚,结构的真实荷载能超过设计荷载,对结构的基础等等方面使得风险;
3-3增加楼层面积标高,使得上端构件的大小或位置偏移,工业建筑使得安装设备麻烦。
可主要采用以下对策:
3.3.1
框架结构设计
施工图纸中应关心构件的断面设计,保证构件的设计断面和多种建筑钢筋的交叉关系决定建筑钢筋的规范位置,并在施工图中进行说明;
3.3.2设计部门各工程专业应重视协助做好预先埋管管道与建筑钢筋的关系;
3.3.3浇筑混凝土之前要耐心查核模板标高与平整度,安置楼板上手标识,使混凝土浇筑有规范的保证。


四、混凝土结构钢筋保护层选值一些误区
混凝土结构保护层的功效是保障建筑钢筋不造成锈蚀,并确保建筑钢筋的黏结锚固特性,于是应受到充足的看重。
但因为特殊要求的不清晰或设计、现场施工员的不看重,经常造成以下难题:
4-1梁或柱中,只注意到主筋的钢筋保护层,而轻视了箍筋的钢筋保护层,造成 箍筋外露或钢筋保护层不够。
4-2主次梁交叉口,主梁、次梁和板的建筑钢筋的关系解决的不清晰,造成 板负筋钢筋保护层不够或构件有效地截面髙度损失,马上干扰到构件的安全性。
4-3地表部份与地下层部份的柱子因所处的环境必要条件各不相同,按照标准特殊要求,应选择各不相同的钢筋保护层。设计人员常轻视这一差别,不实现专门解决,作业时会造成二种状况:
第一是都按常规环境必要条件解决,造成 地下层部份水泥钢筋保护层不够;
第二是地下层部份按基本的环境必要条件解决,地表部份按常规环境解决,因为地下层部份的保护层比地表部份的钢筋保护层大,最后造成 建筑钢筋出地表后外撑,地下层部份柱子的有效地截面髙度减少,造成事故风险。

可选择以下对策:
4.3.1妥善处理构件内各种建筑钢筋的内在联系,接建筑钢筋的标准所在位置确立构件内建筑钢筋的保护层及构件有效地截面髙度,并实现构件的截面设计。最先按照标准特殊要求确立梁柱内箍筋的钢筋保护层,即确立箍筋的标准所在位置,主筋的钢筋保护层可选用a+d1(a为箍筋保护层最少薄厚,d1为箍筋钢筋直径),并超出标准特殊要求的最少薄厚,借此确立主筋的标准所在位置;穿插部位建筑钢筋的标准所在位置,可按以上措施确立;按照各种建筑钢筋的标准所在位置,确立有关构件的有效地截面髙度并实现配筋测算,在设计图纸中圈出有关构件中建筑钢筋的标准所在位置。
4.3.2区分同一构件所处的环境必要条件,区别面对各不相同环境下的水泥钢筋保护层。地下层部份的柱子可将其断面加大,充分满足其钢筋保护层的特殊要求,一起确保柱子建筑钢筋上下所在位置的统一性,充分满足建筑钢筋受力特殊要求。


五、露主筋和缝隙夹渣
5-1因为竖向结构的浇筑髙度有问题,又未采用相对应对策;建筑钢筋拼装未设定保护层垫板,亦或是垫板设定的总数少、与主筋绑扎不稳固、松掉,造成 主筋水泥沒有保护层;水泥人模后因为振捣错误操作,建筑钢筋造成偏移。非常容易造成水泥定型后的结构构件露主筋。
5-2因为结点处再次浇筑混凝土时,朱留清扫口或沒有细致实现清除干净彻底;再次浇注的结点处不要铺装同强度等级砂浆便马上浇筑混凝土,同时振捣不密实,混凝土离析,粗骨料聚集;施工缝处夹有杂质。非常容易造成梁与柱结点处具有缝隙夹渣层。


六、梁、柱和板的水泥混凝土划分不一致的现浇板框剪结构中,易于发生的问题
现浇板框架剪力墙结构中,因建筑结构设计的规范要求,梁柱和板的水泥砼常主要采用不一样的強度划分。从构件的结构必要性和承受力特征来看,如此做是较为适宜的。
但从真实情况看,总是是弊多利少,易于发生以下难题:
6-1一个现浇板平面内发生三种強度划分的水泥砼,提升了施工难易度,提升了施工工期,而且很可能由于管理不当,常会发生低強度低划分的板现浇板了高强度的水泥砼,而高强度划分的梁或节点处现浇板了低強度的水泥砼,使得质量风险;
6-2经常会使得一块楼板上周围安置施工缝、梁端部安置施工缝等不正确的施工技术,处理方式不正确,不但提升施工难易度,而且使得质量风险。
可主要采用以下控制措施对策:
6-3建筑结构设计时尽量主要采用一致的強度划分,以优化施工技术,并确保施工质量,但要要用许多工程材料;
6-4柱主要采用1种水泥混凝土划分,梁和板主要采用另一种水泥混凝土划分,在节点处主要采用特有对策,比方说用钢筋网切割等做法,以确保节点处水泥混凝土划分与柱的水泥混凝土划分一样。在施工流程中,应由专门的人主管节点处水泥砼的绞拌、现浇板和振捣。
钢结构工程



框架结构设计中容易出现的问题大概就是这样了,大家在设计中还犯过什么错误呢?也可以分享出来!
