【钢结构】中国钢结构金奖工程“五棵松冰上中心”

发布日期:2020-9-14 9:52:30

五棵松冰上中心工程荣获第十四届第一批(2019年度)中国钢结构金奖,今天我们就一起观赏一下这座建筑!


五棵松冰上运动中心项目位于北京市海淀区,总建筑面积3.84万平方米。项目建成后将作为2022年冬奥会的冰球训练场地,赛后将主要用于承办国内外顶级冰上运动赛事,设立国际专业冰上运动俱乐部,从事冰球、花滑、速滑教学培训。五棵松冰上运动中心分为地下2层,地上2层,建筑高度17.25米。地下两层为冰场,设置南、北两块30米x61米的标准冰面和1907个固定座椅;地上两层为体育文化配套用房和一个910座的剧场。



该工程主体由10榀超大跨度箱型,钢桁架和次桁架梁组成,钢板采用16种规格7个品种,最厚钢板达100毫米,单榀桁架最大跨度57.6米,重量440吨,主桁架支撑钢柱采用“K型”节点单根钢骨柱重量63吨,总用钢量9000吨加工单个节点重量约55吨,主体安装采用加工厂预拼装和现场拼装“单元块”吊装工艺单元块最重120吨。

工程主体由10榀超大跨度箱型钢桁架和次桁架梁组成,钢板采用16种规格7个品种,最厚钢板达100毫米,单榀桁架最大跨度57.6米,重量440吨。总用钢量约9000吨,单榀钢桁架最大重量440吨,桁架杆件截面为外伸翼缘的箱形,杆件节点连接采用全焊接,钢板最大厚度100mm,最大单个节点重量约55吨,采用工厂预拼装、现场“单元化”吊装安装工艺,单元块最重120吨。

结构体系采用钢筋砼框架-剪力墙,于建筑角部和周边均匀、对称布置了8个9.6x9.6米钢筋砼核心筒,与钢筋砼框架结构和巨型平面钢桁架结合,形成完整、高效的抗侧力结构体系。

冰场上空大跨度楼盖采用了双层平面钢桁架结构体系。充分考虑地上建筑使用功能需求,最大化创造使用空间,南、北冰场各布置8榀巨型平面钢桁架,钢桁架最大跨度9.6x6=57.6米,最大间距9.6x3=28.8米,桁架高4.8x2=9.6米,采用了4.8米模数化尺寸,实现了钢桁架体系内部57.6x28.8x9.6米的无柱大空间。采用TMD质量调谐消能器减震新技术,有效解决大跨度楼盖的舒适度问题。采用固定抗震铰支座实现钢桁架与钢筋砼框架柱顶连接。

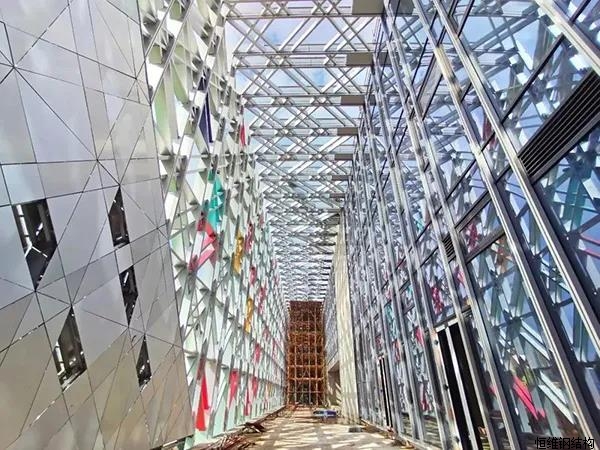

建筑技术创新设计也是该项目一大亮点,建筑外幕墙是国内首个采用传统铝合金幕墙系统,优化工艺设计,使其成为综合传热系数K值小于1.0的被动式建筑幕墙。场馆是国内首个采用二氧化碳直冷跨临界制冰系统的体育场馆,制冷剂绿色、环保,可实现低能耗和高效的热回收,打造更优冰面质量。


目前,项目已进入收尾阶段,预计将在10月初竣工。据介绍,五棵松冰上运动中心项目也是响应国家可持续发展战略、秉承绿色奥运以及海淀区“两新两高”战略的超低能耗建筑示范项目。五棵松冰上运动中心建成后,将成为全球最大的超低能耗体育建筑,在建筑中运用超低能耗技术不仅契合了国家绿色办奥的宗旨,更将成为未来建筑行业发展新的导向标。
