钢结构厂房施工中常用的检测测量工具有哪些?

发布日期:2018-12-25 11:02:03

钢结构厂房施工中常用的检测测量工具有哪些?

安装中各个环节必须采用专用的工具进行测量校正,保证构件的安装无误,确保工程质量合格。钢结构厂房中构件的受力荷载和力的传递很重要,所以在钢结构厂房施工中,安装的质量和相关的要求必须符合设计和相关规范的规定。

在钢结构厂房施工中常用的检测、测量工具有很多,今天恒维钢结构就给大家介绍一下,哪些工具的用途。

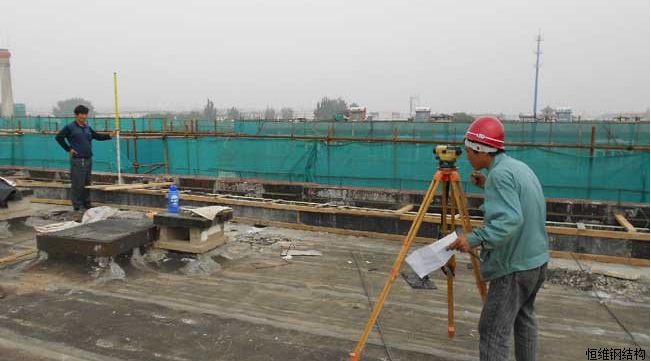

水准仪:

水准仪的类型很多。我国的水准仪多按精度等级进行分类。水准仪适用于三等和四等水准测量。一般工程测量,大型机器设备厂房安装,桥梁、公路、铁路及高层钢结构建筑施工测量工作。


2.经纬仪是一种高精度的仪器,既是大地测量仪器,也是常用的工程测量仪器,有光学经纬仪和电子经纬仪,它是测量方位角的主要仪器,可以测量水平角、竖直角和距离。

光学经纬仪现在基本淘汰了。现在常用电子经纬仪,只要架好机。设置好一个参照点。读数置零,然后旋转到另一个测量点,仪器上自动会显示两点之间的角度。

经纬仪只能用来测量水平角度和垂直角度,不能测量距离,要测量距离要加装一个测距仪,或者是用传站仪,通过红外线反射测量距离,市政工程及大型的钢结构厂房测量放线常用。

3.全站仪全站型电子速测仪简称全站仪。它是一种可以同时进行角度〔水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据处理。全站仪由于只需一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪”。全站仪适于建筑工程测量。在钢结构安装工程中有广泛的应用,可进行整体结构,边角连测,内部数据存储或数据输出。

4.水平仪又称为水平尺。


水平仪有框式水平仪〔方形水平仪)和条式水平仪〔钳工水平仪)两种。

5.铁水平尺又名铁水准尺。由铸铁尺身和尺身上镶装的水平水准器和垂直水准器组成。

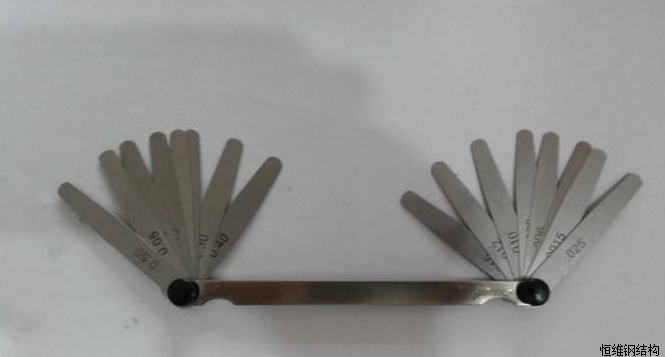

6.塞尺又称为厚薄规、间隙规,用于测量和检验两平行面间的空隙。

7.磁力线坠是将水平水泡管两个(垂直和水平各装一个)和丝线及吊线坠组成一个整体,在使用时,可将线坠从磁铁上取下,由丝线下吊,将磁铁的那一边吸附于要测的金属结构上即可进行测量,适用于金属结构的垂直度和水平度测量。这种量具的外形与钢.卷尺相似,由壳体、线坠、钢带、水泡、磁钢、线轮等零件组成。它可以牢固地吸附于被测的金属构上。检测高度2.5m。操作简便、收放自如、携带方便。

8.线坠也叫线锤或直线锤,用于吊垂直基准线。
